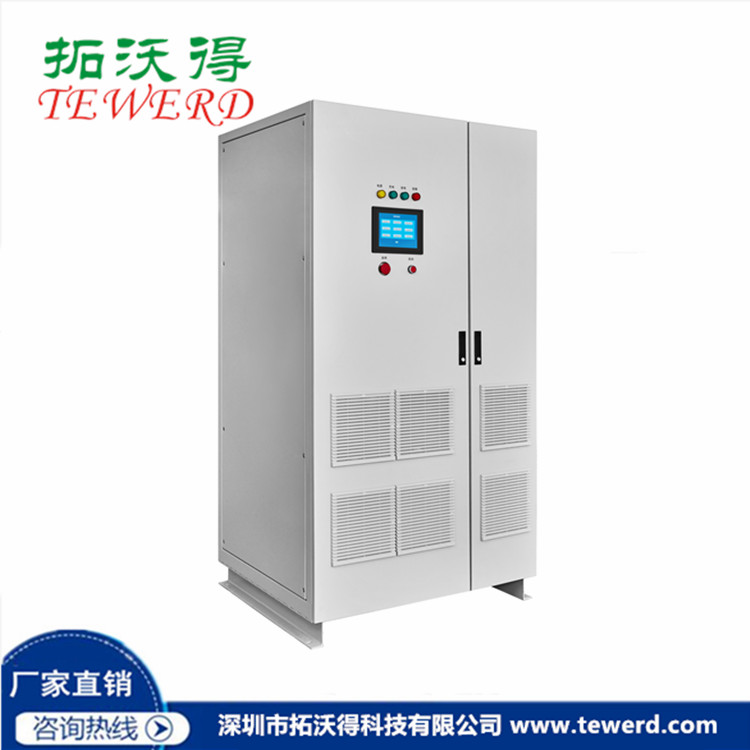

TDC3000拓沃得蓄電池模擬器，采用高頻PWM整流和雙向DCDC變換技術，F(xiàn)PGA數字控制技術，實現高性能100%能量回饋電網功能，功率因數不小于0.99，精度達到0.1%，相比常規直流電源，更節能環保。
大功率高精度可回饋直流電源實現能量自動回饋電網，與常規電源相比操作更便捷，使用更安全。常規電源屬于耗能型電源，能量靠電阻發熱消耗；大功率高精度可回饋直流電源屬于饋能型電源，能量回饋到電網，綠色環保，可靠安全，優勢突出。廣泛應用于新能源汽車充電樁動力電池組放電測試、電力電子測試等領域。
回饋式直流電子負載采用四象限PWM整流、雙向BUCK變換、純數字化控制等核心技術開發，具有能量雙向流動、100%能量回饋、精度高、瞬態特性迅速、轉換效率高、對電網污染低、通訊接口豐富、保護功能強大等主要特點。適用于電動汽車用車載DCDC、燃料電池汽車用車載DCDC、混動汽車發電機、直流充電樁等產品的前期研發、后期型式試驗、可靠性測試，以及生產線上產品的出廠測試。
電池模擬器是一款針對共直流母線系統的直流輸入電池模擬器，專為新能源電動汽車行業的電機控制器、驅動電機、整車的測試試驗而開發，是用于替代動力電池的低成本解決方案。電池模擬器具備輸出穩定精度高、瞬態響應迅速、能量雙向流動等特點，可模擬動力電池充放電等動態特性?？芍苯诱{(diào)用錳酸鋰、磷酸鐵鋰等5種常用動力電池的特性曲線，也可以自定義5種電池變化特性，還可編輯設定電池的串并聯數、SOC等變量條件，實現模擬動力電池輸出特性、電池充放電特性的功能。 特別適用于共直流母線的測功測試臺架和對拖測試臺架，也可用于對已有直流電源系統的改造升級。
拓沃得可回饋直流電源具有以下技術特點：
(1)電網回饋功能：具有電源特性，實現能量自動回饋電網的電源功能，具有節能降耗、綠色環保的突出優勢，不污染電網，不影響其他用電設備，功率因數大于0.99,諧波小于3%。
(2)采用高頻PWM整流及雙向DCDC技術，純數字控制，功能強，可靠性高。
(3)輸出精度0.1%F.S，高轉換效率，額定負載下轉換效率可達92%；
(4)CC、CV、CP輸出。
(5)多重保護功能：輸入欠壓、缺相、IGBT過熱、IGBT過流、過熱保護，短路限流保護。
(6)通訊及遠程控制功能：標配232，485（選配）。
(7)報警、故障查詢功能。
(8)專用電池模擬器行業應用控制軟件；
(9)高穩定性和可靠性；
(10)測試設備散熱量小，不增加空調負荷；
(11)不污染電網，不影響其他用電設備，功率因數大于0.99,諧波小于3%；
(12)負載突變下電壓穩定時間低于10ms，超調小于3%；
(13)電壓電流控制精度低于 0.1%。
(14)可以根據客戶需求定制不同規格的 雙向直流電源/電池模擬器
四、參考標準
★ GB/T18488.1-2015電動汽車用驅動電機系統_第1部分：技術條件；
★ GB/T18488.2-2015電動汽車用驅動電機系統_第2部分：試驗方法；
★ GB/T29307-2012電動汽車用驅動電機系統可靠性試驗方法中測試項目對電源的使用要求。
五、應用場合
(1)電容、超級電容充放電測試
(2)新能源汽車電機、電控測試、動力電池測試
(3)直流充電機、充電樁測試
(4)儲能逆變器、變流器測試
(5)車輛傳動系統、動力總成系統測試電源模式：恒壓、恒流、恒功率
(6)UPS、EPS系統測試
(7)需要代替電池供電測試

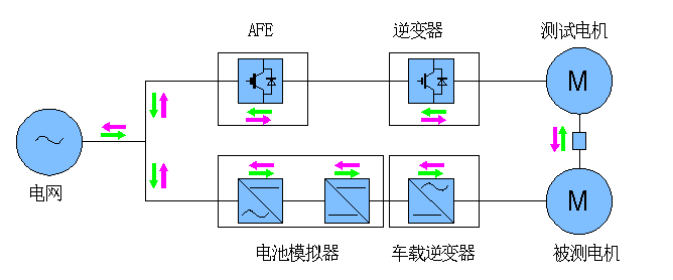

工作原理圖
電池模擬器參數規格表
產品 | 型號 | TDC-3050-200A/B | TDC-30100-300A/B | TDC-30150-300A/B | TDC-30200-400A/B | TDC-30250-500A/B | TDC-30350-500A/B |
輸入 | 相數 | 3φ3W+N+G |
電壓 | 3AC 380V±10% |
頻率 | 50Hz±3Hz |
功率因數 | ≥0.99 |
總諧波失真 | ≤3% |
隔離 | 工頻變壓器隔離 |
輸
出 | 輸出通道 | A:單通道輸出; B:雙通道輸出 |
輸出電壓 | DC 24V-800V |
額定電壓 | 200V | 300V | 300V | 400V | 500V | 500V |
額定電流 | ±250A | ±333A | ±500A | ±500A | ±500A | ±700A |
峰值電流 | ±332A | ±443A | ±665A | ±665A | ±600A | ±840A |
額定功率 | 50kW | 100kW | 150kW | 200kW | 250kW | 350kW |
峰值功率 | 66kW | 133kW | 200kW | 266kW | 300kW | 420kW |
峰值時間 | 60S |
電壓精度 | ≤0.1%·FS+5dgt |
電流精度 | ≤0.1%·FS+5dgt |
響應時間 | ≤5ms (10%-90%突加載) 注：純阻性負載下 |
切換時間 | ≤10ms(+90%—-90%切換) 注：純阻性負載下 |
電壓紋波 | 0.2%·FS |
能 量 回 饋 | 回饋功率 | 100%能量回饋 |
電流畸變率 | ≤3%(總電流畸變率) |
功率因數 | ≥0.99 |
輸出電壓 | 3AC 380V±10% |
輸出頻率 | 50Hz±3Hz(允許電網頻率) |
充
電 | 充電模式 | 恒壓和恒流充電 |
截止條件 | 電壓、電流、相對時間、容量 |
放電 | 放電模式 | 恒流和恒功率放電 |
截止條件 | 電壓、電流、相對時間、容量 |
操作 通訊 | 操作界面 | 7英寸大屏液晶顯示 |
外部通訊 | RS485（標配）/CAN（選配）/LAN（選配） |
保
護 | 輸入 | 交流過壓、交流過流、缺相、鎖相 |
輸出 | 直流過壓、直流過流 |
內部 | 中間直流過壓、IGBT直通、設備過溫 |
特殊 功能 | 模擬電池 | 錳酸鋰電池、磷酸鐵鋰電池、鉛酸電池、鎳氫電池、三元鋰電池 |
外觀 | 顏色 | RAL7035 |
外形 重量 （A） | 外形尺寸(H*W*D)mm | 1950*935*885 | 1950*935*885 | 1850*1235*885 | 2000*1335*1010 | 2000*1335*1010（并柜） | 1950*1535*1185（并柜） |
機柜重量 | 700kg | 1000kg | 1300kg | 1500kg | 2000kg | 2500kg |
環境 條件和安全 | 冷卻方式 | 強迫風冷 |
防護等圾 | IP21(室內) |
環境溫度 | -10°C—45°C |
相對溫度 | 10%-90%(非凝結) |
噪音 | ≤75dB |
海拔 | ≤2000m |
絕緣等級 | 2500V |
本公司產品規格不斷開發改進，如有變更恕不另行通知，上述規格僅供參考，以上是部分產品規格，更多規格可定制，具體技術規格以合同約定為依據，可聯系本公司人員進行詢問和支持
